垂直振動提升機試機視頻

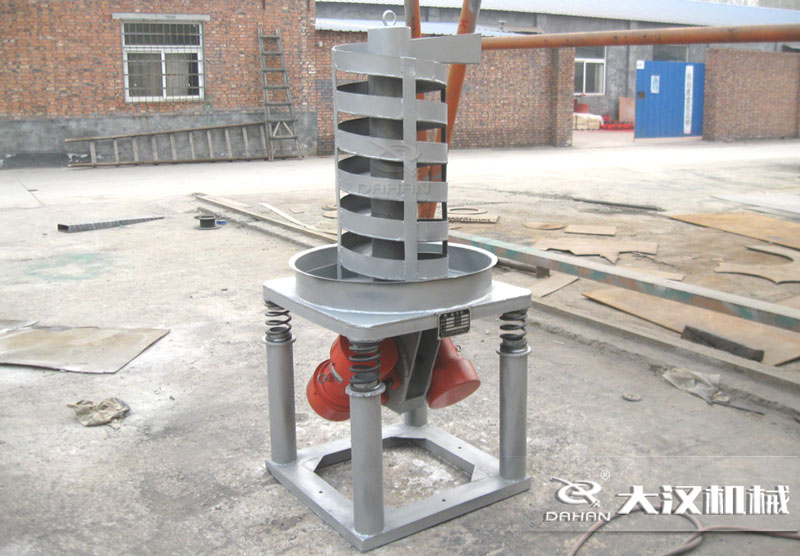

DZC垂直振動提升機是一種新型的垂直振動輸送設備，本機對一切顆粒狀、塊狀、粉狀的固體物料(粘度不)都可以輸送。廣泛應用于礦山、冶金、機械、建材、化工、橡膠、醫藥、電力、糧食、食品等行業的塊狀、粉狀和短纖維狀固體物料的提升，DZC型振動輸送機在向上提升物料的同時，還可以完成對物料的干燥和冷卻。分開槽式、封閉式兩種結構，并可根據不同的工藝要求，設計物料顆粒分級作用的篩選提升機及設計易燃易爆物料的提升機。
螺旋垂直振動提升機DZC系列垂直振動輸送機的驅動裝置振動電機安裝在輸送塔下部，兩臺振動電機對稱交叉安裝，輸送塔由管體和焊接在管體周圍的螺旋輸送槽組成，輸送塔座于減振裝置上，減振裝置由底座和隔振彈簧組成。當垂直輸送機工作時，根據雙振動電機自同步原理，由振動電機產生激振力，強迫整個輸送塔體作水平圓運動和向上垂直運動的空間復合振動，螺旋槽內的物料則受輸送槽的作用，作勻速拋擲圓運動，沿輸送槽體向上運動，從而完成物料的向上（或向下）輸送作業。

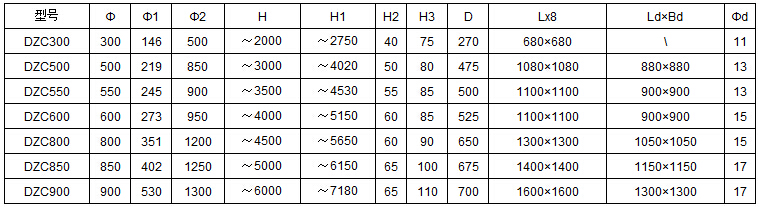

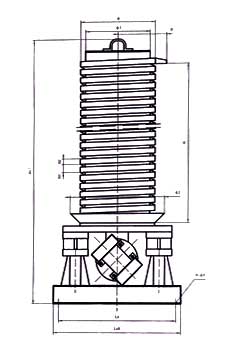

| 型號 | Φ | Φ1 | Φ2 | H | H1 | H2 | H3 | D | Lx8 | Ld×Bd | Φd |
| DZC300 | 300 | 146 | 500 | ～2000 | ～2750 | 40 | 75 | 270 | 680×680 | \ | 11 |
| DZC500 | 500 | 219 | 850 | ～3000 | ～4020 | 50 | 80 | 475 | 1080×1080 | 880×880 | 13 |
| DZC550 | 550 | 245 | 900 | ～3500 | ～4530 | 55 | 85 | 500 | 1100×1100 | 900×900 | 13 |
| DZC600 | 600 | 273 | 950 | ～4000 | ～5150 | 60 | 85 | 525 | 1100×1100 | 900×900 | 15 |
| DZC800 | 800 | 351 | 1200 | ～4500 | ～5650 | 60 | 90 | 650 | 1300×1300 | 1050×1050 | 15 |
| DZC850 | 850 | 402 | 1250 | ～5000 | ～6150 | 65 | 100 | 675 | 1400×1400 | 1150×1150 | 17 |
| DZC900 | 900 | 530 | 1300 | ～6000 | ～7180 | 65 | 110 | 700 | 1600×1600 | 1300×1300 | 17 |

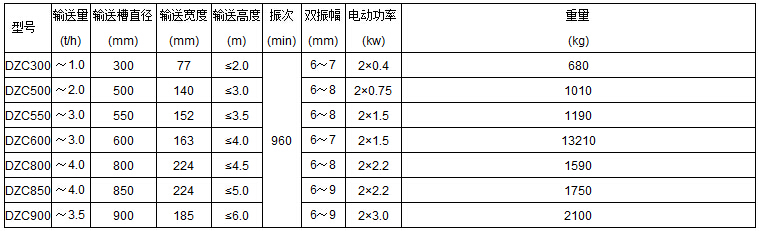

| 型號 |
輸送量 (t/h) |
輸送槽直徑 (mm) |
輸送寬度 (mm) |
輸送高度 (m) |
振次 (min) |
雙振幅 (mm) |
電動功率 (kw) |
重量 (kg) |
| DZC300 | ～1.0 | 300 | 77 | ≤2.0 | 960 | 6～7 | 2×0.4 | 680 |
| DZC500 | ～2.0 | 500 | 140 | ≤3.0 | 6～8 | 2×0.75 | 1010 | |
| DZC550 | ～3.0 | 550 | 152 | ≤3.5 | 6～8 | 2×1.5 | 1190 | |
| DZC600 | ～3.0 | 600 | 163 | ≤4.0 | 6～7 | 2×1.5 | 13210 | |
| DZC800 | ～4.0 | 800 | 224 | ≤4.5 | 6～8 | 2×2.2 | 1590 | |
| DZC850 | ～4.0 | 850 | 224 | ≤5.0 | 6～9 | 2×2.2 | 1750 | |
| DZC900 | ～3.5 | 900 | 185 | ≤6.0 | 6～9 | 2×3.0 | 2100 |

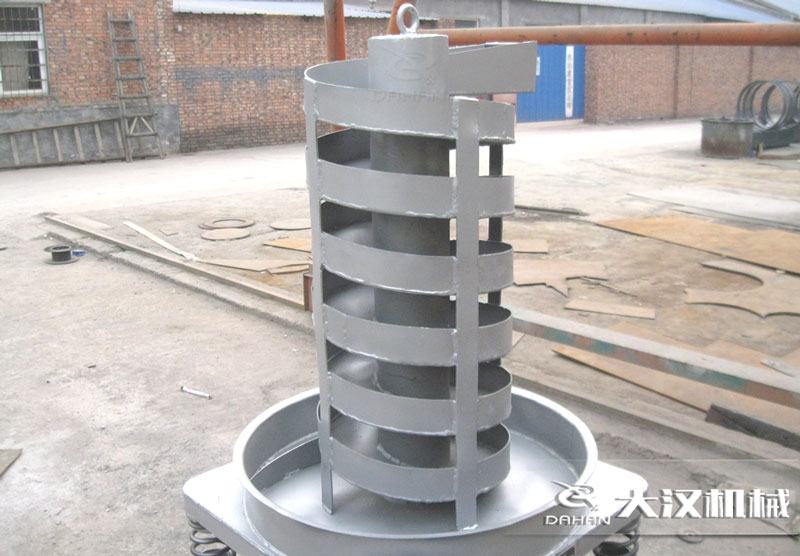

DZC 垂直振動提升機占用空間不大，在車間里擺放和規劃生產線都很方便。它既能把物料向上輸送，也能根據需要向下輸送，使用起來比較靈活。設備運行時聲音較小，整體結構不復雜，安裝和后期檢修都很省事。同時它的結構設計合理，運行時耗電少，能減少用電成本，內部輸送物料的料槽也不容易磨損，整體使用成本較低。

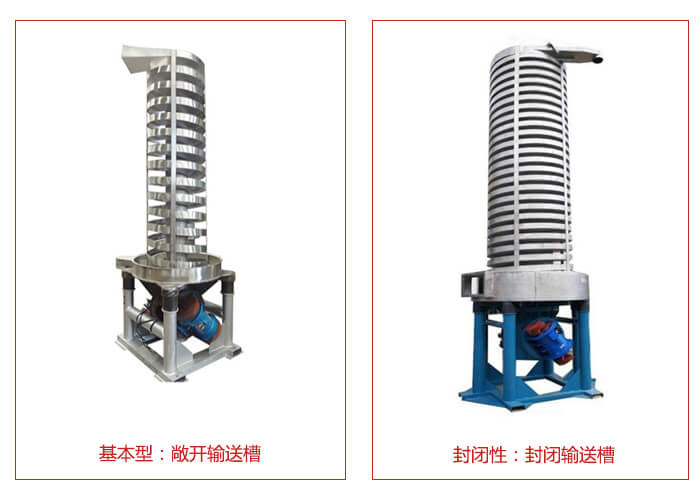

DZC 垂直振動提升機的型號可按 DZC-□進行解讀，其中 D 代表振動電機，C 代表垂直輸送，后面的數字表示設備的輸送高度，單位為毫米。該設備分為兩種常用結構，基本型標注為 ZC-□，采用敞開式輸送槽，適合對物料沒有特殊要求的上下輸送作業。封閉型標注為 ZC-□F，采用封閉輸送槽結構，可在有防塵需求的場景中完成物料的向上或向下輸送。

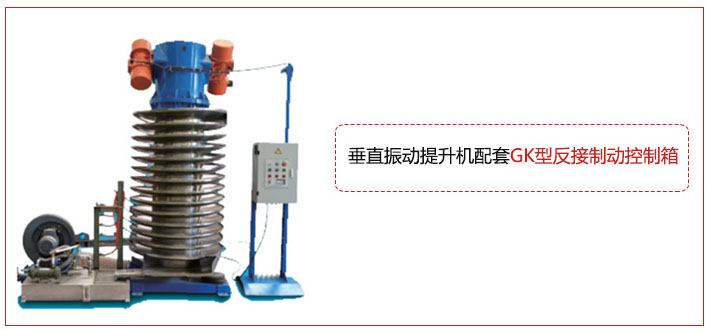

DZC系列垂直振動輸送機配套GK型反接制動控制箱。用于使輸送機在停機時，快速通過共振區，防止機器經過共振區時產生較大的振幅，同時具有對電機過流、過載、斷相等保護功能。
